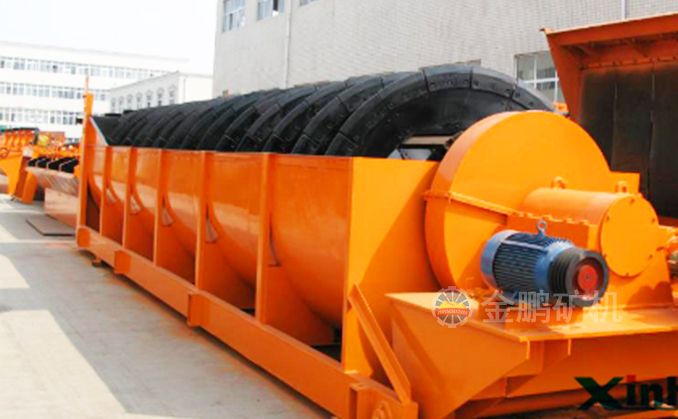

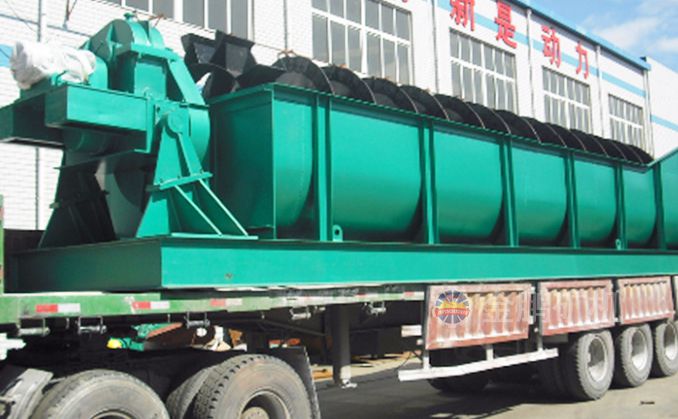

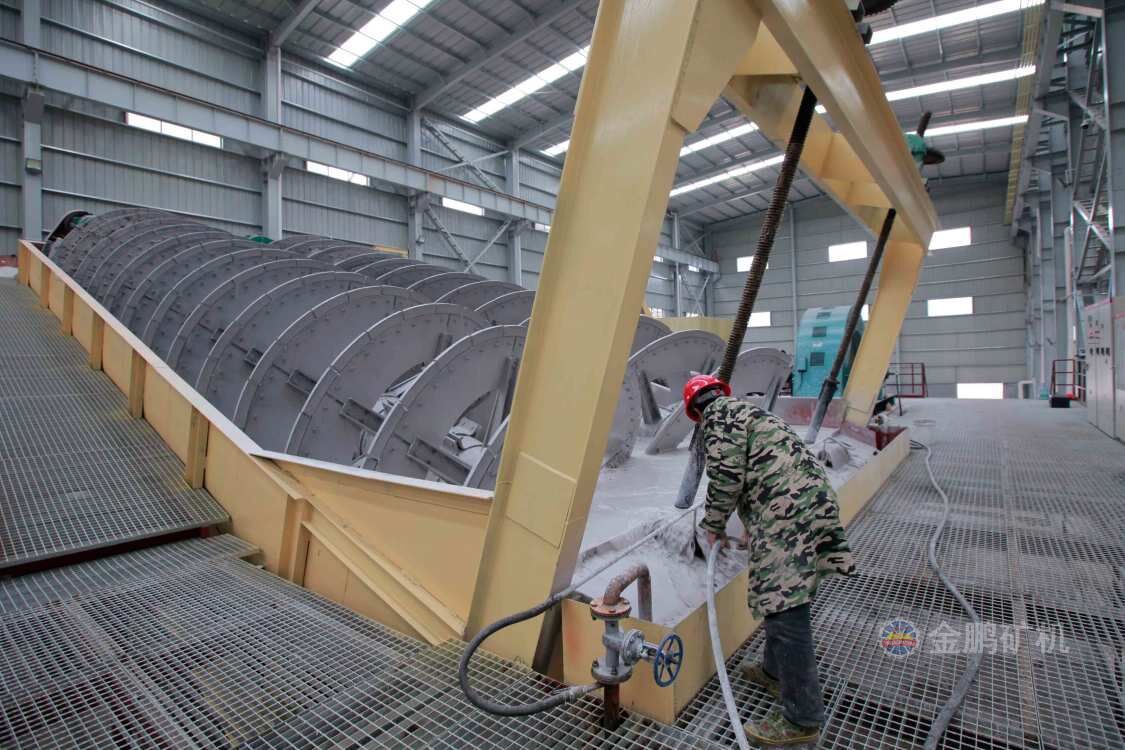

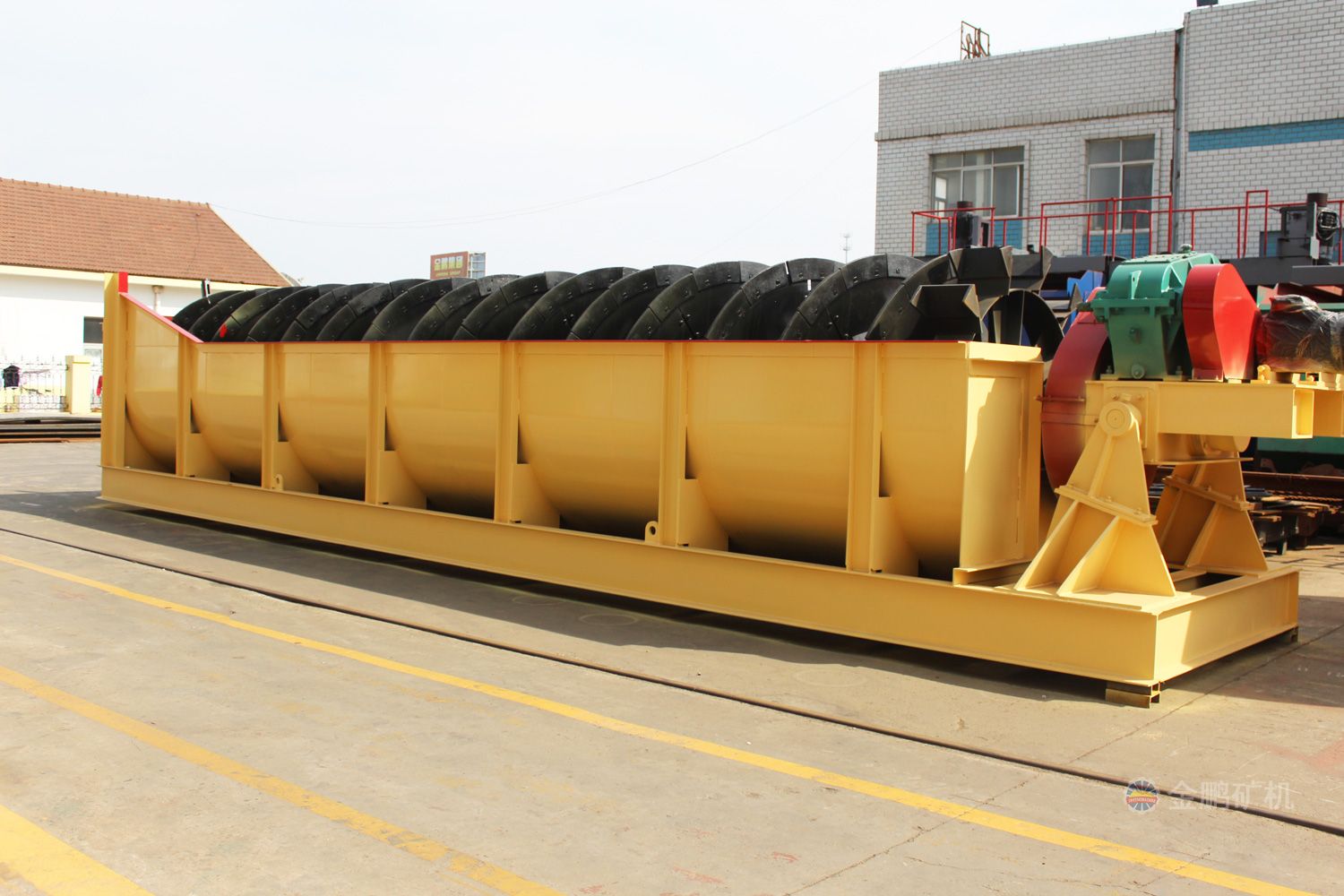

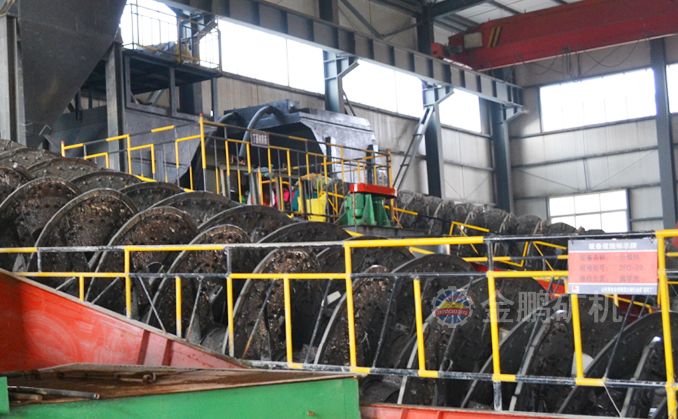

高堰式螺旋分級機采用將磨細后的礦漿從位于沉降區中部的進料口給入水槽，傾斜安裝的水槽下面是礦漿分級沉降區，螺旋低速轉動，對礦漿起攪拌作用，使細顆粒懸浮到上面，流到溢流堰處溢出。粗顆粒沉到槽底，由螺旋輸送到排料口作為返砂排出。溢流堰的位置高于螺旋軸下端的軸承中心，低于溢流端螺旋上緣。

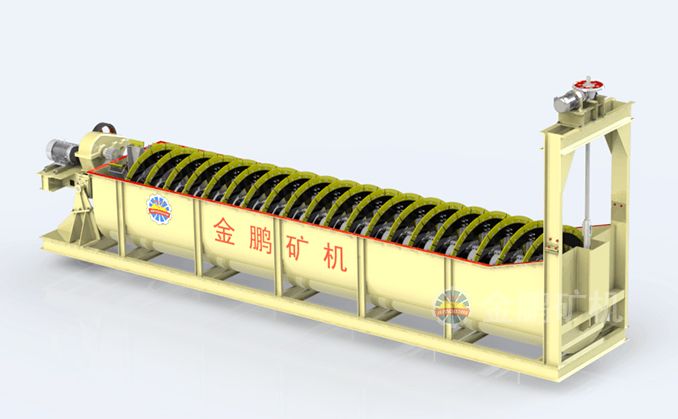

返砂端增加了返砂自動提升裝置，藉此可取消球磨機大勺頭的配置，球磨機運行更平穩。

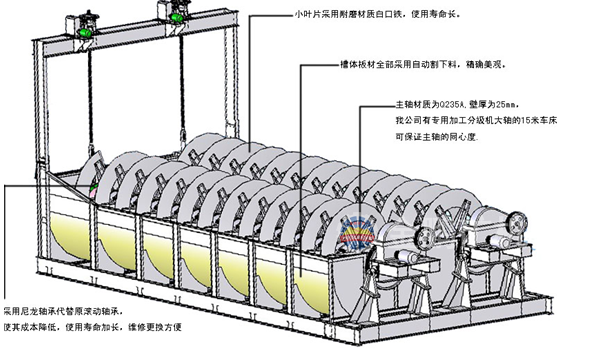

1.設備電機、減速機、軸承采用優質的名牌產品（威海華力/淄博通用/哈軸）。
2.大型分級機大管軸采用厚錳鋼板一次卷制，沒有環向焊縫，極大提高了管軸的強度。
3.我公司有專用加工分級機大軸的15米臥式車床，可保證大軸一次裝夾車成，保證大軸的同軸度。
4.大軸溢流端采用尼龍軸承，不但成本降低，使用壽命加長，而且維修更換方便。
5.葉片采用自動割下料，整齊美觀。
6.單螺旋高堰式分級機返砂端增加了一個返砂自動提升裝置，返砂自動流進球磨機進料口，球磨機給料器取消大勺頭的配置，因而減緩了對大、小齒輪的不均衡沖擊，并且每噸礦石一般可節電1-1.5度、避免了大勺頭的頻繁檢修。
類型 | 型號 | 規格 | 螺旋直徑 mm | 螺旋轉數 r/min | 水槽 | 生產能力t/24h | 傳動電動機 | 提升電動機 | |||
長mm | 寬mm | 傾角(°） | 溢流量 | 返砂量 | 功率kw | 功率kw | |||||
高堰式單螺旋分級機 | FG-5 | Φ500 | 500 | 9.2 | 3900 | 560 | 10.5°-14° | 21-75 | 145-260 | 3 | |
FG-7 | Φ750 | 750 | 7.8 | 5367 | 830 | 10.5°-14° | 65-154 | 255-564 | 3 | ||
FG-10 | Φ1000 | 1000 | 7 | 6500 | 1110 | 10.5°-14° | 85 | 473-1026 | 5.5 | ||
FG-12 | Φ1200 | 1200 | 5,6,7 | 6500 | 1372 | 10.5°-14° | 150 | 1145-1600 | 5.5 | 2.2 | |
FG-15 | Φ1500 | 1500 | 2.5,4,6 | 8265 | 1664 | 14°-18.5° | 235 | 1140-2740 | 7.5 | 2.2 | |
FG-20 | Φ2000 | 2000 | 5.4 | 8400 | 2396 | 14.5°-18.5° | 400 | 5940 | 15 | 2.2 | |
FG-24 | Φ2400 | 2400 | 3.6,5.4,6.3 | 9160 | 2600 | 14°-18.5° | 580 | 6800 | 11/15 | 2.2 | |
FG-30 | Φ3000 | 3000 | 3.17 | 12500 | 3200 | 14°-18.5° | 890 | 11650 | 22 | 4 | |

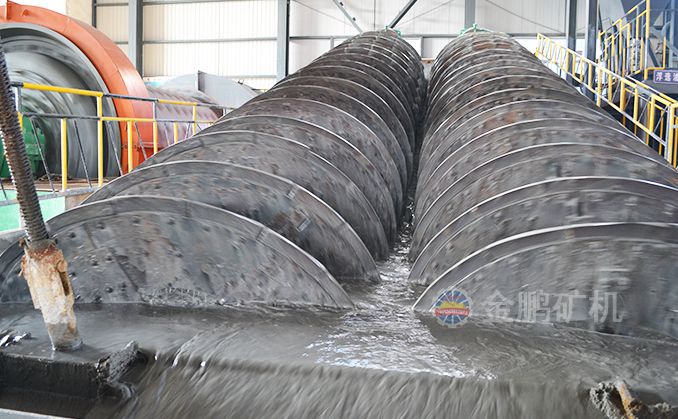

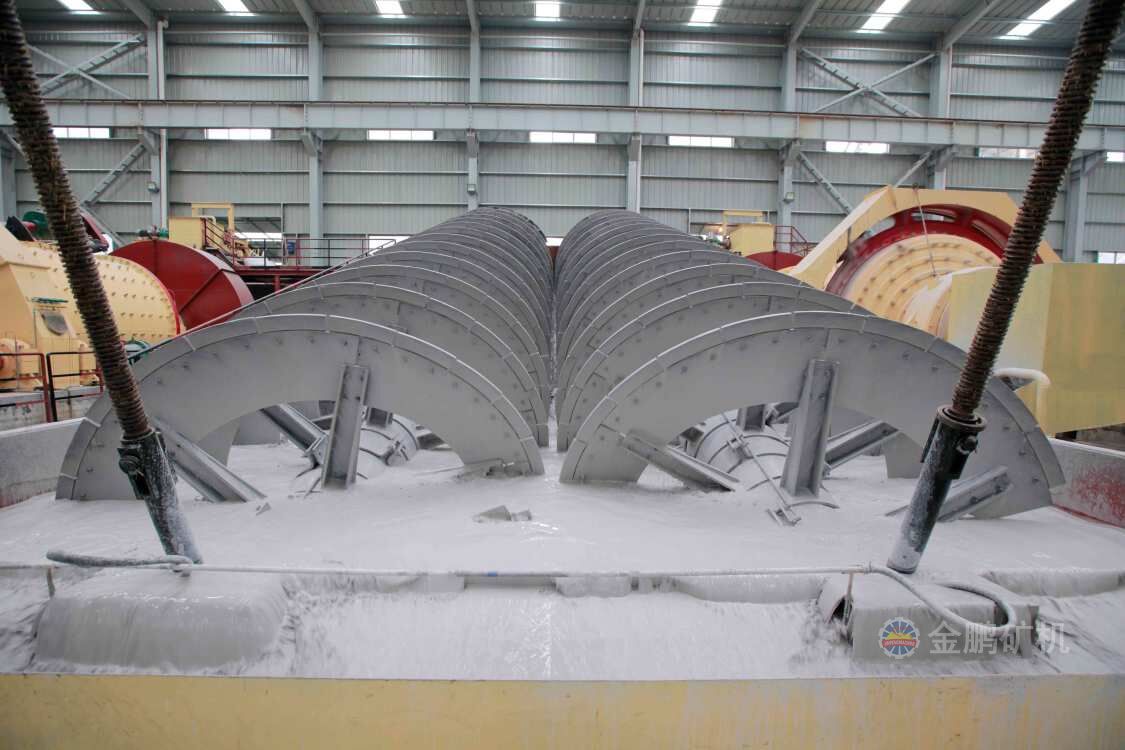

高堰式雙螺旋分級機 | 2FG-12 | Φ1200 | 1200 | 5,6,7 | 6500 | 2620 | 14°-10.5° | 300 | 2290-3200 | 5.5X2 | 2.2X2 |
2FG-15 | Φ1500 | 1500 | 2.5,4,6 | 8265 | 3200 | 14°-18.5° | 460 | 2240-5360 | 7.5X2 | 2.2X2 | |
2FG-20 | Φ2000 | 2000 | 5.4 | 8400 | 4296 | 14.5°-18.5° | 800 | 11880 | 15X2 | 2.2X2 | |
2FG-24 | Φ2400 | 2400 | 3.6,5.4,6.3 | 9160 | 5040 | 14°-18.5° | 1160 | 13600 | 11X2/15X2 | 2.2X2 | |
2FG-30 | Φ3000 | 3000 | 3.17 | 12500 | 6300 | 14°-18.5° | 1785 | 23300 | 22X2 | 4X2 | |
如果您正在尋找相關產品，或者有其他問題，可隨時撥打金鵬礦業機械服務熱線，或點擊下方按鈕與我們在線交流!
