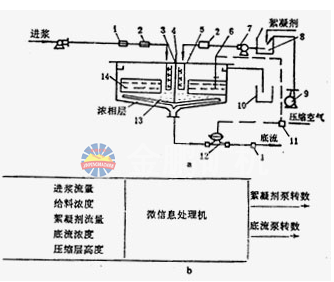

高效濃密機自動控制系統圖和原理圖
1、濃度計;2、流量計;3、耙子驅動和提升軸;4、混合攪拌器;5、砂漿和絮凝劑混合筒;6、濃相界面傳感器;7、可調速絮凝劑泵;8、絮凝劑貯槽;9、溢流液泵;10、溢流液中間槽;11、濃相界面與底流濃度控制聯鎖流量計;12、底流氣動隔膜泵l13、耙子;14傾斜板
(1)絮凝劑加入量。通過給料濃度和給料流量的測定與計算，使礦漿中固體與絮凝劑加入量的比例保持恒定，維持礦漿中有足夠數量的絮凝劑。改變絮凝劑泵的轉數可以控制絮凝劑的加入量。
(2)底流濃度及壓縮層的高度。將底流濃度與底流泵的轉速相聯鎖，通過控制底流泵的轉數來控制底流濃度。當底流濃度高時，泵的轉數加快，揚出量加大，底流濃度由稠變稀;反之，則減少泵的轉數,揚出量相應減少，底流濃度變稠。只有當底流濃度符合要求時,泵的轉速才保持不變。壓縮區界面高度與底流泵的轉數聯鎖而又與底流流量之間有一定的對應關系,所以底流泵的轉數必須同時滿足這兩個參數的要求。底流泵在上、下限轉速之間使底流濃度保持穩定。轉速過大容易將濃密機的壓縮區內的物料抽空,造成底流濃度下降;轉速過慢,則底流濃度增高，排料不暢易造成排礦管堵塞。底流泵的最佳轉速應控制壓縮區界面、具有最適宜的高度，以便更好地發揮沉積層的作用。
高效濃密機自動控制裝置技術性能 | |||
型號 | 控制高效濃密機型號 | 控制底流泵電機功率kw | 沉泥層最大控制高度m |
GJK-33 | GX-3.6 | 3 | 0-2.5 |
GJK-375 | GX-3.6 | 7.5 | 0-2.5 |
GJK-311 | GX-3.6 | 11 | 0-2.5 |
GJK-575 | GX-5.18 | 7.5 | 0-2.5 |
GJK-511 | GX-5.18 | 11 | 0-2.5 |
GJK-5185 | GX-5.18 | 18.5 | 0-2 |
GJK-1245 | GX-12 | 45 | 0-2.5 |
GJK-1255 | GX-12 | 55 | 0-2.5 |
